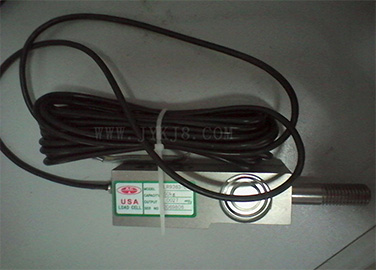

产品名称：PLR9363-LS称重传感器

用途与特点

一端固定，一端加载，密封良好;

受力后自动调心好，安装简单，使用方便，互换性好;

可用于制作各种超薄型电子汽车衡、单轨吊秤、料斗秤等。

量程

50，100，200，300，500 kg；1，2，3，5，10，15，20 t

悬臂梁称重传感器技术参数

额定载荷：0.05～20t

综合精度：0.02　0.03（线性+滞后+重复性）

灵敏度：2.0　mV/V

蠕变： ±0.02　％F·S/30min

零点输出： ±1　％F·S

零点温度影响：±0.02　％F·S/10℃

输出温度影响：±0.02　％F·S/10℃

工作温度：-20℃～+65℃

输入阻抗：380±10　Ω

输出阻抗：350±3　Ω

绝缘电阻：〉5000　MΩ

安全过载：150％ F·S

供桥电压：建议10VDC

材质

合金钢或不锈钢

接线方式

输入（+）：红线　　输入（-）：黑线

输出（+）：绿线　　输出（-）：白线

信号放大器接线

电源：红 公共端：绿 输出：黄
