产品名称：PXL型动态循环链码校验装置

概况：

PXL型动态循环链码校验装置是应用于电子皮带秤在皮带输送机循环运行中，实现对电子皮带秤精度的自动校验，符合中华人民共和国国家计量检定规程JJG65-90的规定，可作为电子皮带秤和称重给料机的校验标定器。

工作原理：

PXL型动态循环链码校验装置安装在电子皮带秤现场，电子皮带秤调整完成后，通过升降装置使其链码落放在皮带秤上方的输送机皮带上，通过皮带运行，拖动链码条与皮带周而复始的循环运动，通过修正皮带秤二次仪表完成皮带秤的模拟实物标定，从而达到校验目的。

系统主要特点：

  PXL型自动循环链码标定装置由标准链码、橡胶拖辊、主提升、副提升、机械抓码、PLC计量控制系统等组成。

 ◆标定精度高，链码随胶带同步运行，更接近实际工作情况，校验准确可靠；

 ◆模拟物料的输送特点，使得校验更具有直观可靠性；

 ◆标定方便，快捷；

 ◆系统实现全自动操作，省时省力；

主要技术参数：

链码规格(kg/m)：5-200kg/m等不同规格。

链码精度：MII级

系统精度：±0.1%

校验皮带秤容量：1-6000t/h

总功率：2.2-4kw

使用输送带宽度：500-2200mm

工作环境要求:

◆ 环境温度：仪表-10℃--60℃，机械-35℃--65℃；

◆ 电源：220VAC（+10%/-15%），50HZ（±2%）计量系统及控制回路

             380VAC（+10%/-15%），50HZ（±2%）升降驱动部分

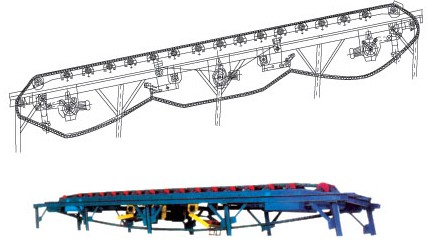

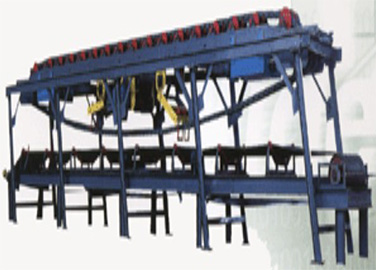

外型示意图：
