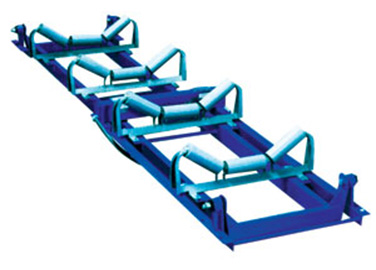

产品名称：ICS-17A型电子皮带秤

概述：

ICS-17A型电子皮带秤,是在皮带输送系统中对散料进行连续计量的理想设备，其动态累计误差为优于±0.25％。该秤架适用于工业企业的称重控制。

系统组成：

ICS-17A型电子皮带秤由四个部分组成：

1.称重桥架   两套（主副称架）

2.三原称重控制器（仪表)   1台（含有4-20MA输出）

3.称重传感器    2只（知名专业厂家）

4.测速传感器及测速辊筒   1个（60-12型）

结构特征：

◆结构简单，安装简捷方便，力传递环节少；

◆独特的矩形杠杆，刚性好，无形变；

◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；

◆抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；

◆两个称重传感器受偏载影响小，平稳、精度高；

◆ 称重区域广，四组托辊使皮带对称重的影响小。

主要技术参数：

◆计量精度：±0.25%

◆称量范围：0～6000t/h

◆皮带宽度：500～2200mm

◆皮带速度：0.01～4.0m/s

◆皮带输送机倾角：0°～18°

◆远程传输：1200m

工作和安装环境：

◆环境温度：

机械：-20°C/+50°C

仪表：-10°C/+40°C

◆电源电压：220VAC（+10%、-15%）50HZ±2%

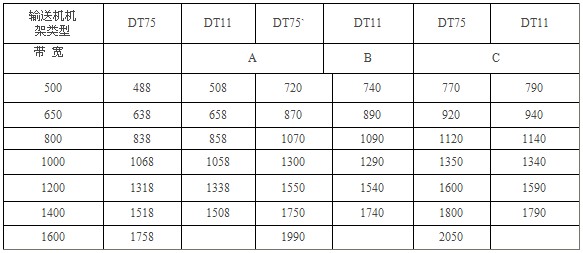

外型尺寸：

注:表中未列带宽尺寸根据实际机架确定

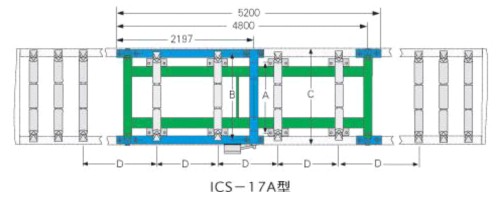

安装示意图：
