ICS-ST电子皮带秤工作原理、构成及特点描述

1设备组成

徐州三原称重技术有限公司生产的ICS-ST系列电子皮带秤是对散状物料进行连续计量的理想设备。本系统主要由称重桥架、本安型称重传感器、本安型速度传感器、测速滚筒、皮带秤主机及辅助设备等组成。

2工作原理

装有载荷传感器的称重桥架，安装于输送机的纵梁上，检测皮带上的物料重量，产生一个正比于皮带载荷的电气输出信号。速度传感器直接连在从动滚筒上或测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。

当物料通过秤的同时，重量信号和速度信号送到二次仪表，通过放大、A/D转换，计算出瞬时流量和累积量，并显示于称重显示器的前面板。

称重显示器在显示时，提供RS-485的通讯接口。

3结构及性能特点

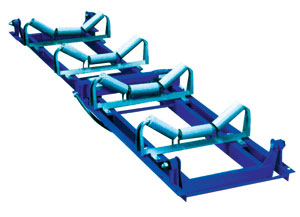

3.1ICS-17A称重桥架（称重桥架形式可选17A,17B,30）

· 双杠杆、四托辊，两只称重传感器，检定精度：±0.25%；

· 矩形钢，刚性强，使秤体表面积尘减至最小；

· 支点采用无磨擦橡胶耳轴支点，具有防潮、防尘、 防腐、抗振动、抗偏载功能；

· 独特的传感器联接结构，称重稳定，且具有安装简单、维护方便、使用寿命长等特点；

· 称重桥架结构简单，无运动磨损件，维护量少；

· 称重传感器采用独特关节轴承及球面垫联接方式，回复性能好。

3.2称量传感器型号：GZD0.1(煤安认证产品,认证号:MFB150299)

采用美国威世公司STC系列产品，防护等级为IP67，性能稳定，精度优于0.3‰，具体参数如下：

· 非线性: 小于额定输出的0.03%

· 重复性: 小于额定输出的0.03%

· 滞 后: 小于额定输出的0.03%

· 温度灵敏度: 零值时为±0.0003%℃

· 激励电压: 由积算器提供10VDC

3.3速度传感器:GSH1500(煤安认证产品,认证号:MFB150298 )

· 测速传感器与测速滚筒之间为独特的软连接结构。这种连接方式在正常的运行当中避免了以往轴套式硬连接所带来的传感器抖动，解决了测速传感器安装时与测速滚筒不同轴的隐患，大大降低了测速传感器的损坏。

·内部采用无碳刷式脉冲发生器，不需任何调整，装于坚固的铸铝外壳内，适合于户外安装；

·适用于0.1m/s--4m/s速度设备上。

3.4皮带秤主机:ICS-ST-Z(煤安认证产品,认证号:MFC150135)

· 全中文菜单显示，操作简便灵活，用户易学易记；

· 四排数据显示，流量、速度、累计量、载荷、时间可设定为同屏显示；

· 每秒50次∑-△A/D转换，整机综合精度优于0.01%；

· 引导式菜单操作，仪表具备自诊断、报警提示、脉冲输出以及手动/自动空秤调零和零点自动跟踪功能，并可实现模拟或实物检验误差自动修正；

· 具有极可靠的自充电电池数据保护电路，可进行数据断电保护，保持数据可达10年；

· 1路可编程数字输入，可用于现场状态检测等；

· 具有RS485串行通讯端口，用于远程通讯及控制；
